ARRANGEMENT PN

詳細內容

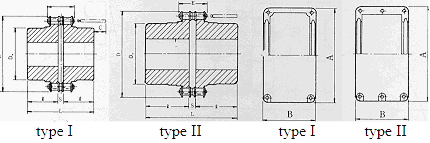

CHAIN TYP

詳細內容

規格	TYPE	孔		鏈條		D	DH	L	l	S	C	weigh (kgf)	Case
規格	TYPE	Min	Max	間距	寬	D	DH	L	l	S	C	weigh (kgf)	Type	A	B	Weight(kgf)
CR 4012 CR 4016 CR 5016 CR 5018 CR 6018 CR 6022 CR 8018 CR 8022 CR 10020 CR 12018 CR 12022 CR 16018 CR 16022 CR 20018 CR 20022	I I I I I I I I I I I I I II II	12 16 18 18 22 28 32 40 45 50 56 63 80 88 98	22 32 40 45 56 71 80 100 110 125 140 160 200 205 260	12.70 12.70 15.875 15.875 19.05 19.05 25.40 25.40 31.75 38.10 38.10 50.80 60.80 63.50 63.50	33.1 33.1 41.0 41.0 51.1 51.1 65.3 65.3 80.3 101.1 101.1 129.7 129.7 159.0 159.0	61 77 96 106 128 152 170 203 233 256 304 341 405 426 507	35 50 60 70 85 110 115 140 160 170 210 224 280 294 374	79.4 87.4 99.7 99.7 123.5 123.5 141.2 157.2 178.8 202.7 222.7 254.1 310.1 519.5 519.5	36 40 45 45 56 56 63 71 80 90 100 112 140 241 241	7.4 7.4 9.7 9.7 11.5 11.5 15.2 15.2 18.8 22.7 22.7 30.1 30.1 37.5 37.5	10 6 12 12 15 15 30 22 30 50 40 68 40 0 0	0.8 1.6 2.8 3.6 6.5 10.3 13.8 21.7 32.6 43.9 69.0 96.3 166.8 294.4 461.6	1 1 1 1 1 1 1 1 1 2 2 2 2 2 2	75 92 111 122 142 167 186 220 250 307 357 406 472 496 578	75 75 85 85 106 106 130 130 148 181 181 230 250 280 280	0.38 0.56 0.76 0.92 1.4 1.7 2.3 2.7 4.0 6.8 8.4 14.7 17.2 22.2 26.2
CR 24022 CR 24026 CR 32022 CR 42020 CR 40024 CR 40028	II II II II II II	120 150 200 250 300 350	310 380 430 470 590 700	76.20 76.20 101.60 127.0 127.0 127.0	194.9 194.9 263 325 325 325	608 705 570 640 800 960	420 520 570 640 800 960	751.1 751.1 860.1 1099.6 1099.6 1099.6	353 353 400 512 512 512	45.1 45.1 60.1 75.6 75.6 75.6

傳動動力 ( KW )

規格	最大孔徑( mm )	扭力 ( 50RPM 以下) (kgf-m)	轉數 RPM
規格	最大孔徑( mm )	扭力 ( 50RPM 以下) (kgf-m)	1	5	10	25	50	100	200	300	400	500	600	800	1000	1200	1500	1800	2000	2500	3000	3600	4000	4800	5200	6000
CR 4210	22	22.2	0.02	0.11	0.22	0.58	1.15	1.73	2.63	3.46	4.15	4.96	5.67	7.01	8.53	9.68	11.6	13.7	14.8	17.9	20.7	24.1	26.3	30.8
CR 4216	32	39.4	0.04	0.21	0.41	1.03	2.06	3.09	4.69	6.17	7.41	8.85	10.1	12.5	15.3	17.3	21.0	24.4	26.3	31.9	37.0	43.0	46.9	54.9
CR 5016	40	75.0	0.08	0.39	0.78	1.95	3.91	5.86	8.92	11.7	14.1	16.8	19.2	23.8	28.9	32.9	39.9	46.4	50.0	60.6	70.4	81.6
CR 5018	45	95.0	0.10	0.50	0.99	2.48	4.95	7.43	11.3	14.9	17.8	21.3	24.4	30.1	36.6	41.6	50.5	58.8	63.4	76.8	89.2
CR 6018	56	179.0	0.18	0.93	1.87	4.67	9.33	14.0	21.3	28.0	33.6	40.1	45.9	56.8	69.1	78.4	95.2	111	120	145
CR 6022	71	242.0	0.25	1.25	2.51	6.31	12.5	18.8	28.6	37.7	45.3	54.1	61.9	76.5	93.1	105	128	149	161	195
CR 8018	80	396.0	0.41	2.07	4.14	10.3	20.7	31.0	47.2	62.1	74.5	89.0	101	112	153	174	211	246	265
CR 8022	100	570.0	0.59	2.96	5.93	14.8	29.6	44.5	69.2	89.0	106	127	146	180	219	249	302	352	379
CR 0020	110	896.0	0.93	4.66	9.33	23.3	46.6	70.0	106	140	168	200	229	283	345	392	476	554
CR 2018	125	1350.0	1.40	7.02	14.0	35.1	70.2	105	160	210	252	302	345	426	519	590	716
CR 2022	140	1750.0	1.81	9.07	18.1	45.3	90.7	136	206	272	326	390	446	551	671	762
CR 6018	160	2920.0	3.03	15.1	30.3	75.8	151	227	345	455	546	652	746	922	1122
CR 6022	200	4260.0	4.43	22.1	44.3	110	221	333	506	665	799	954	1090	1350	1640
CR 0018	205	5820.0	6.06	30.3	60.6	151	303	454	691	909	1090	1300	1490	1840
CR 0022	260	7340.0	7.63	38.2	76.3	191	382	572	871	1140	1370	1640	1880

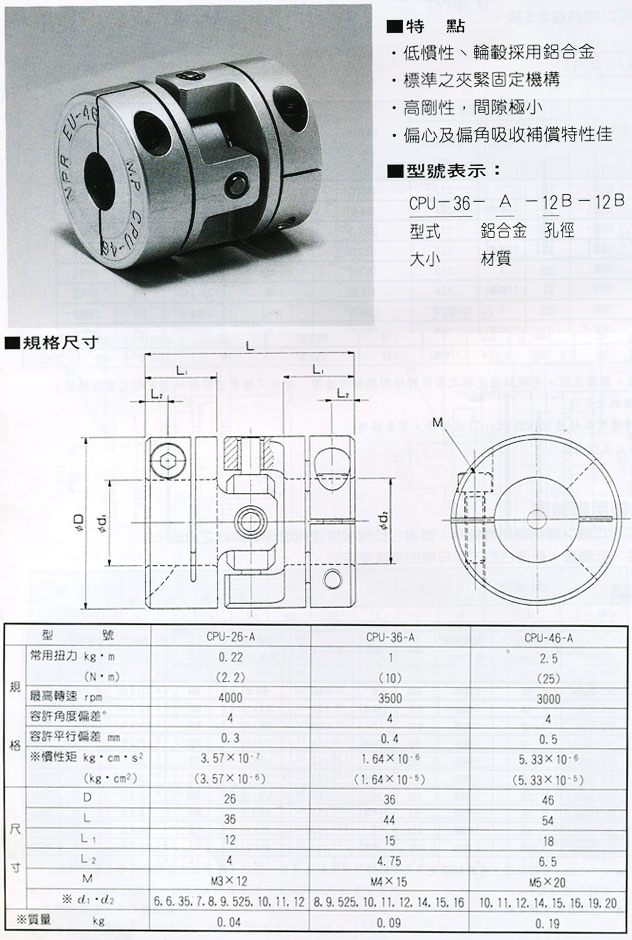

CPU-A PARA FLEX

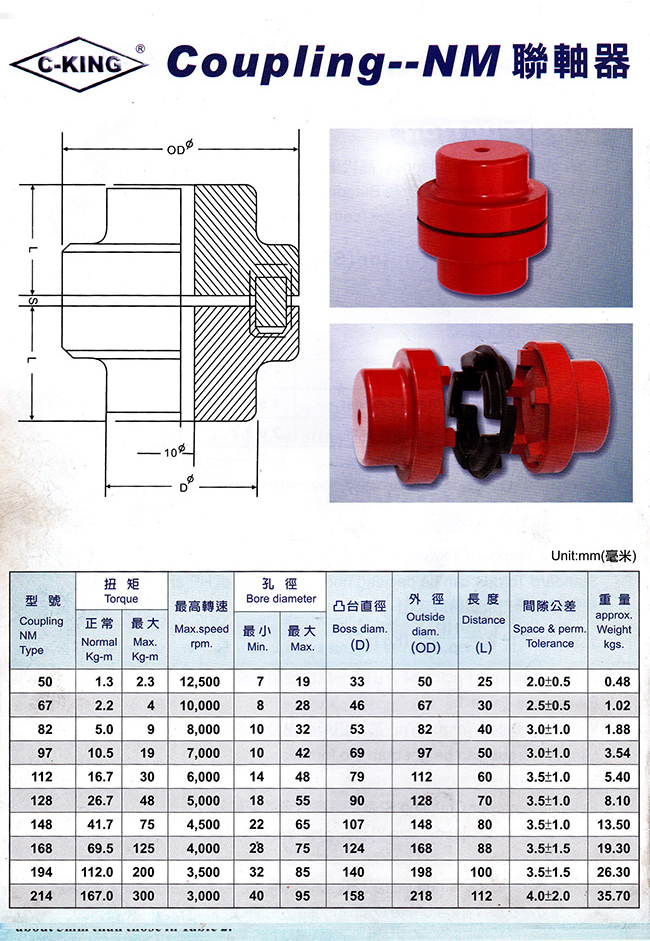

E TYPE

TYPE " E " 聯軸器（詳細內容）

規格	負荷		最大速度 rpm	孔徑 d1		d3 ( mm )	d5 ( mm )	1 ( mm )	S1(mm) 容許公差(mm)	WD² kpm²	Weight Total
規格	Torque³ daNm⁴	kw / 100rpm	最大速度 rpm	由 ( mm )	至 ( mm )	d3 ( mm )	d5 ( mm )	1 ( mm )	S1(mm) 容許公差(mm)	WD² kpm²	kp	kp
67	2.2	0.22	10000	9	28	46	67	30	2.5 土 0.5	0.0009	0.46	0.93
82	5.0	0.51	8000	10	32	53	82	40	3 土 1	0.0023	0.87	1.76
97	10.5	1.07	7000	12	42	69	97	50	3 土 1	0.0054	1.7	3.46
112	116.7	1.71	6000	14	48	79	112	60	3.5 土 1	0.0105	2.45	5.0
128	16.7	2.74	5000	18	55	90	128	70	3.5 土 1	0.0225	3.9	7.9
148	11.7	4.28	4500	22	65	107	148	80	3.5 土 1	0.0380	6.1	12.3
168	69.5	7.13	4000	28	75	124	169	90	3.5 土 1.5	0.0920	9.1	18.4
194	112	11.5	3500	32	85	140	194	100	3.5 土 1.5	0.1788	13	26.3
214	167	17.1	3000	45	95	157	214	110	4 土 2	0.3010	17.7	35.7
240	267	27.4	2750	60	110	179	240	120	4 土 2	0.5010	23.1	46.7
265	417	42.8	2500	70	120	198	265	140	5.5 土 2.5	0.8610	32.9	66.3
295	555	57.0	2250	80	130	214	295	150	8 土 2.5	1.3712	41.9	84.8
330	722	74.1	2000	90	150	248	330	160	8 土 2.5	2.521	60.1	121.3
370	1010	103.7	1750	100	170	248	370	180	8 土 2.5	4.4390	84	169.5
415	1500	154.0	1500	110	190	315	415	200	8 土 2.5	7.7202	117.5	237

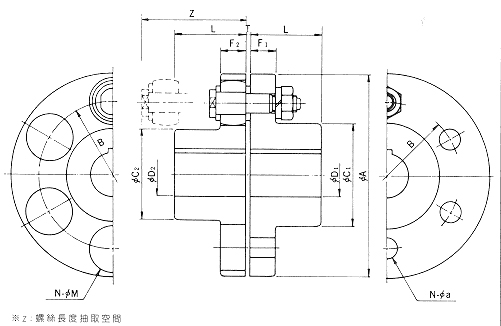

可撓性法蘭聯軸器 FLEXIBLE FLANGE

詳細內容

規格	扭力 ( kgf-m )	最大速度 ( rpm )	外徑			尺寸
			最大		最小	A	L	C1	C2	B	F1	F2	N-a	M	t	Z	重量 ( kgf )	GD² ( kgf-m² )
			D1	D2	最小	A	L	C1	C2	B	F1	F2	N-a	M	t	Z	重量 ( kgf )	GD² ( kgf-m² )
90F	0.5	4000	20		-	90	28	35.5		60	14		4-8	19	3	50	1.37	0.00532
100F	1.0	4000	25		-	100	35.5	42.5		67	16		4-10	23	3	56	2.00	0.00948
112F	1.6	4000	28		16	112	40	50		75	16		4-10	23	3	56	2.64	0.0152
125F	2.5	4000	32	28	18	125	45	56	50	85	18		4-14	32	3	64	3.59	0.0258
140F	5.0	4000	38	35	20	140	50	71	63	100	18		6-14	32	3	64	4.88	0.0422
160F	11.2	4000	45		25	160	56	80		115	18		8-14	32	3	64	6.70	0.0741
180F	16	3500	50		28	180	63	90		132	18		8-14	32	3	64	8.89	0.121
200F	25	3200	56		32	200	71	100		145	22.4		8-20	41	4	85	13.9	0.241
224F	40	2850	63		35	224	80	112		170	22.4		8-20	41	4	85	18.1	0.384
250F	63	2550	71		40	250	90	125		180	28		8-25	51	4	100	26.6	0.720
280F	100	2300	80		50	280	100	140		200	28	40	8-28	57	4	116	37.4	1.29
315F	160	2050	90		63	315	112	160		236	28	40	10-28	57	4	116	50.3	2.12
355F	250	1800	100		71	355	125	180		260	35.5	56	8-35.5	72	5	150	79.2	4.42
400F	400	1600	110		80	400	125	200		300	35.5	56	8-35.5	72	5	150	100.0	7.10
450F	630	1400	125		90	450	140	224		355	35.5	56	12-35.5	72	5	150	132.0	11.5
560F	1000	1150	140		100	560	160	250		450	35.5	56	14-35.5	72	5	150	207.0	27.3
630F	1600	1000	160		110	630	180	280		530	35.5	56	18-35.5	72	5	150	271.0	44.1

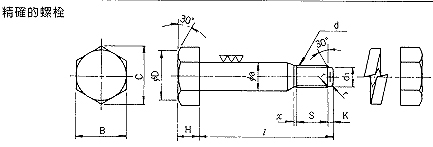

尺寸

號碼	尺寸 a * l	螺絲規格d	a	d1	s	k	l	r	H	B	C	D	x
#R1	10*46	M10	10	7	14	2	46	0.5	7	17	19.6	16.5	2.3
#R2	14*53	M12	14	9	16	3	53	0.6	8	19	21.9	18	2.6
#R3	16*67	M16	16	12	20	4	67	0.8	10	24	27.7	23	3
#R4	20*82	M20	20	15	25	4	82	1	13	30	34.6	29	3.8
#R4	25*102	M24	25	18	27	5	102	1	15	36	41.6	34	4.5

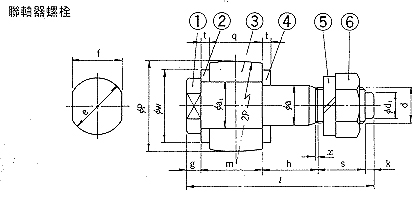

規格		螺絲													墊片			軸襯			墊片
號碼	尺寸 a*l	螺絲規格d	a1	a	d1	e	f	g	h	s	k	m	l	x	a1	t	w	a1	p	q	a	t	w
#1	8 * 50	M 8	9	8	5.5	12	10	4	15	12	2	17	50	1.9	9	3	14	9	18	14	8	3	14
#2	10*56	M10	12	10	7	16	13	4	17	14	2	19	56	2.3	12	3	18	12	22	16	10	3	18
#3	14*64	M12	16	14	9	19	17	5	19	16	3	21	64	2.6	16	3	25	16	31	18	14	3	25
#4	20*85	M20	22.4	20	15	28	24	5	24.6	25	4	26.4	85	3.8	22.4	4	32	22.4	40	22.4	20	4	32
#5	25*100	M24	28	25	18	34	30	6	30	27	5	32	100	4.5	28	4	40	28	50	28	25	4	40
#6	28*116	M24	31.5	28	18	38	32	6	30	31	5	44	116	4.5	31.5	4	45	31.5	56	40	28	4	45
#7	35.5*150	M30	40	35.5	23	48	41	8	38.5	38.5	6	61	150	5.3	40	5	56	40	71	56	35.5	5	56

JAW TYPE

L-JAW 聯軸器（詳細內容）

規格	輪轂		尺寸				孔徑		重量
	輪轂		尺寸				孔徑		孔徑
	材質	TYPE	OD.	HD	LTB	LTB	最小	最大	最小	最大
L035	S.I.	1	.63		.27	.81	1/8	3/8	.05	.05
L050	S.I.	1	1.08		.63	1.72	1/4	5/8	.15	.10
L070	S.I.	1	1.36		.75	2.00	1/4	3/4	.30	.20
L075	S.I.	1	1.75		.81	2.13	1/4	7/8	.50	.40
L090	S.I.	1	2.11		.81	2.13	3/8	1	.75	.60
L095	S.I.	1	2.11		1.00	2.50	7/16	11/8	.90	.65
L099	S.I.	1	2.53		1.06	2.88	7/16	13/16	1.25	1.00
L100	S.I.	1	2.53		1.38	3.50	7/16	13/8	1.75	1.25
L110	S.I.	1	3.31		1.69	4.25	5/8	15/8	3.20	2.40
L150	S.I.	1	3.75		1.75	4.25	5/8	17/8	4.50	3.40
L190	C.I.	2	4.50	4.00	1.94	4.88	3/4	21/8	8.20	6.20
L225	C.I.	2	5.00	4.25	2.19	5.38	3/4	25/8	11.10	8.60
L276	C.I.	2	6.19	5.00	3.13	7.38	7/8	27/8	22.00	17.00

規格	最大孔徑	橡膠材質N						橡膠材質 H
		扭力 IN.LBS	HP/100 RPM	HP / RPM				扭力 IN.LBS	HP/100 RPM	HP / RPM
		扭力 IN.LBS	HP/100 RPM	900	1200	1800	3600	扭力 IN.LBS	HP/100 RPM	900	1200	1800	3600
L035	3/8	3.5	0.006	0.05	0.07	0.10	0.20
L050	5/8	25.8	0.041	0.37	0.49	0.74	1.47	51.6	0.082	0.74	0.98	1.47	2.95
L070	3/4	44.0	0.070	0.63	0.84	1.26	2.51	121.0	0.192	1.73	2.30	3.46	6.91
L075	7/8	88.0	0.140	1.26	1.68	2.51	5.03	222.0	0.352	3.17	4.23	6.34	12.68
L090	1	145.0	0.230	2.07	2.76	4.14	8.28	396.0	0.628	5.65	7.54	11.31	22.62
L095	11/8	189.0	0.300	2.70	3.60	5.40	10.80	555.0	0.881	7.93	10.57	15.85	31.70
L099	13/16	315.0	0.500	4.50	6.00	9.00	17.99	804.0	1.276	11.48	15.31	22.96	45.92
L100	13/8	416.0	0.660	5.94	7.92	11.88	23.76	1172.0	1.860	16.74	22.31	33.47	66.94
L110	15/8	788.0	1.250	11.25	15.00	22.51	45.01	2250.0	3.570	32.13	42.84	64.26	128.52
L150	17/8	1260.0	1.999	17.99	23.99	35.99	71.97	3680.0	5.839	52.55	70.07	105.10	210.20
L190	21/8	1700.0	2.697	24.28	32.37	48.55	97.10	4620.0	7.330	65.97	87.97	131.95	263.90
L225	25/8	2330.0	3.697	33.27	44.36	66.55	133.09	6200.0	9.837	88.54	118.05	177.07	354.15
L276	27/8	4716.0	7.500	67.34	90.00	134.69	269.74	NA	NA	NA	NA	NA	NA

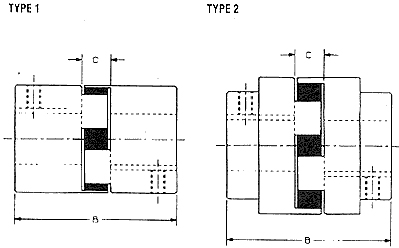

規格

TYPE

尺寸

重量

C

B

最小孔徑

最大孔徑

L035

1

.28

.81

.01

L050

1

.47

1.72

.03

.02

L070

1

.50

2.00

.06

.04

L075

1

.50

2.13

1.0

0.8

L090

1

.50

2.13

1.5

1.2

L095

1

.50

2.50

1.8

1.3

L099

1

.75

2.88

2.5

2.0

L100

1

.75

3.50

3.5

2.5

L110

1

.88

4.25

6.6

5.0

L150

1

1.00

4.50

9.1

7.0

L190

2

1.00

4.88

17.0

13.0

L225

2

1.00

5.38

23.0

18.0

L276

2

1.63

7.88

47.0

36.0

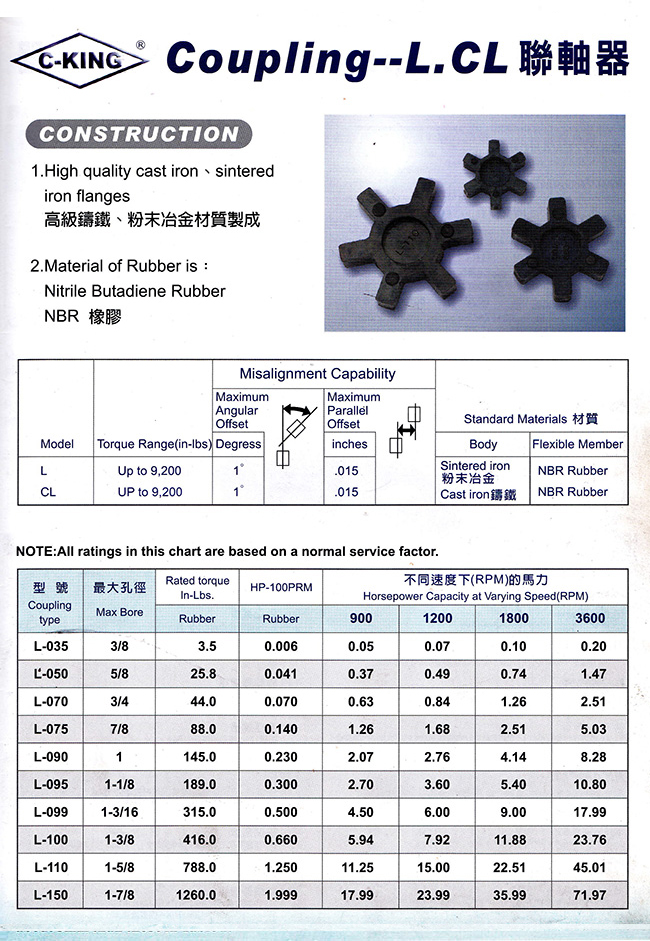

L.AL & CL FLEXIBLE COUPLINGS

詳細內容

LOVEJOY S-FLEX

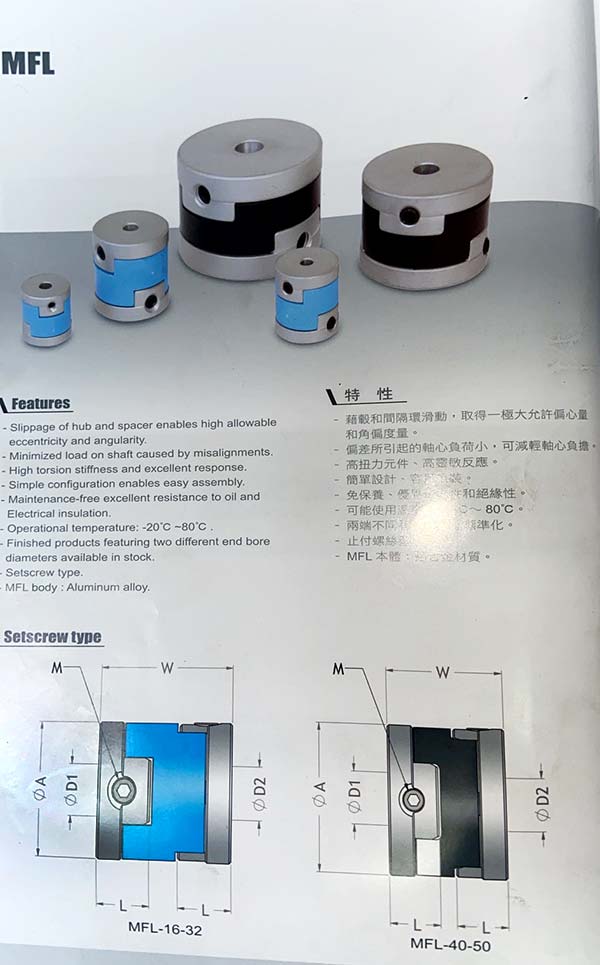

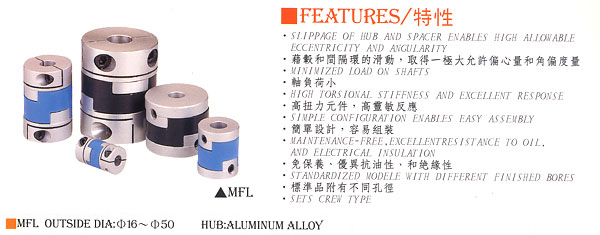

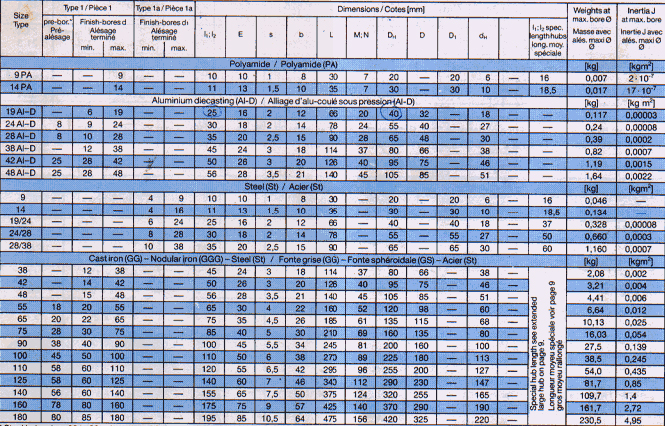

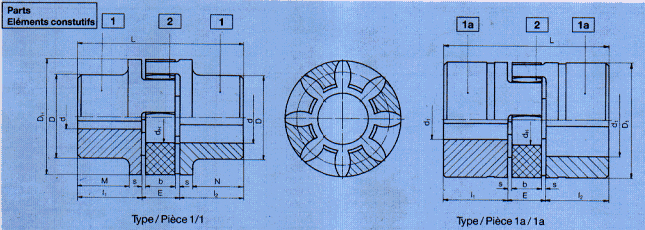

MFL

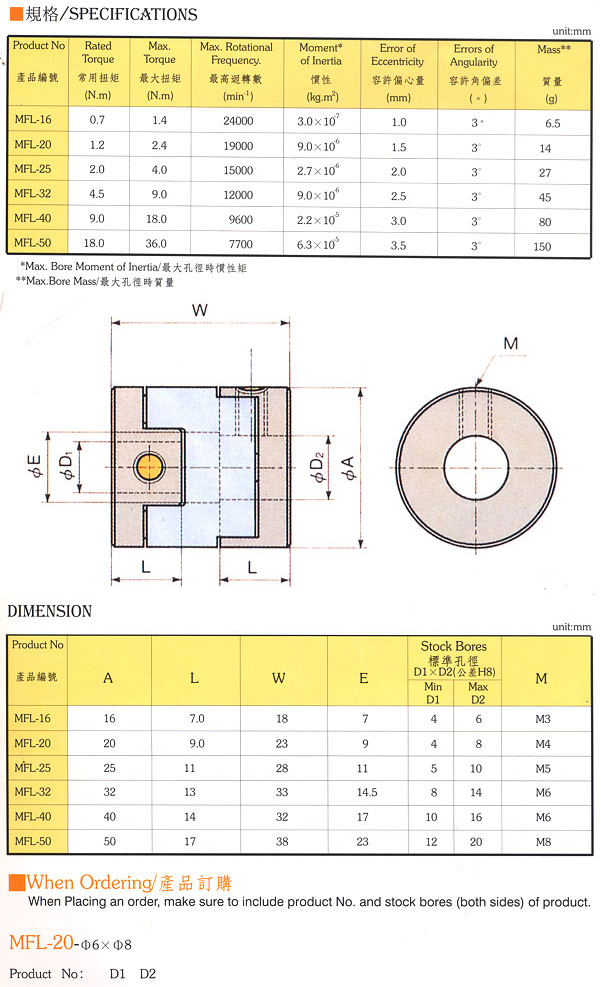

MFL 聯軸器（詳細內容）

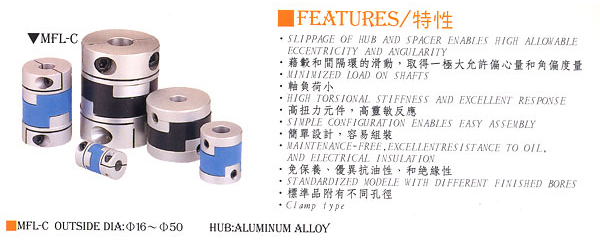

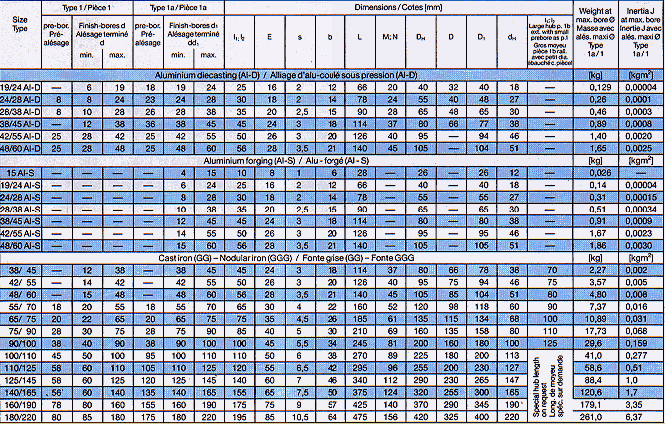

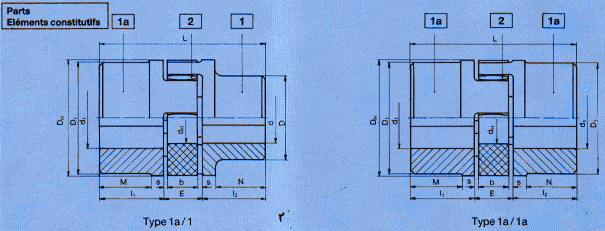

MFL-C

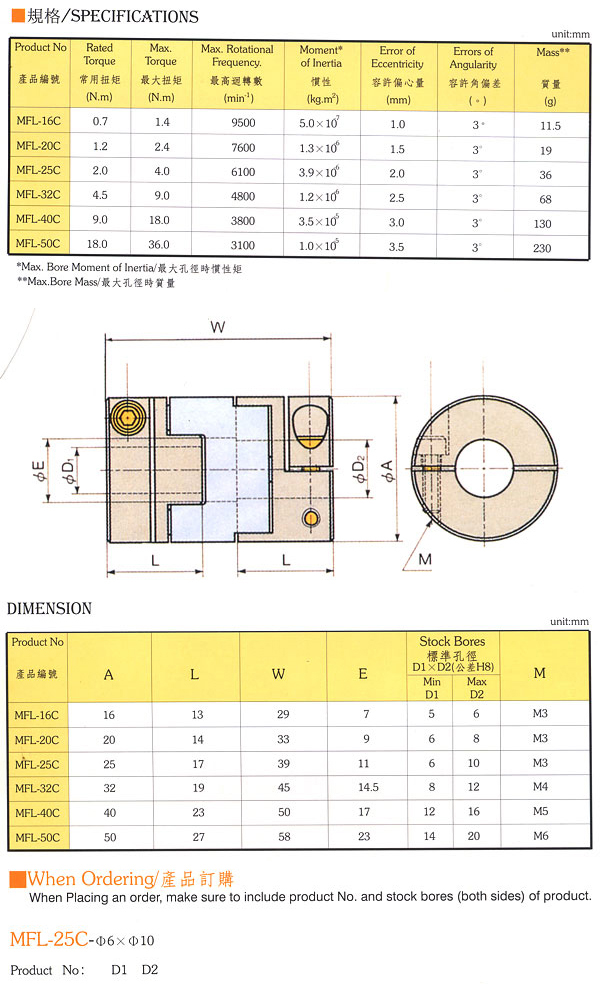

MFL-C 聯軸器（詳細內容）

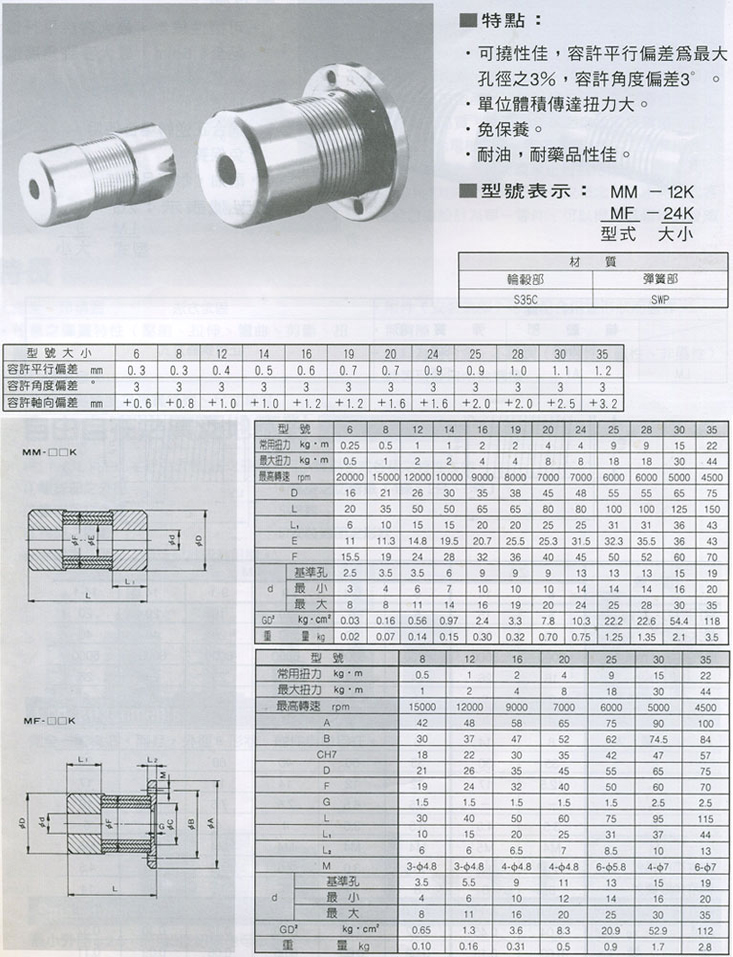

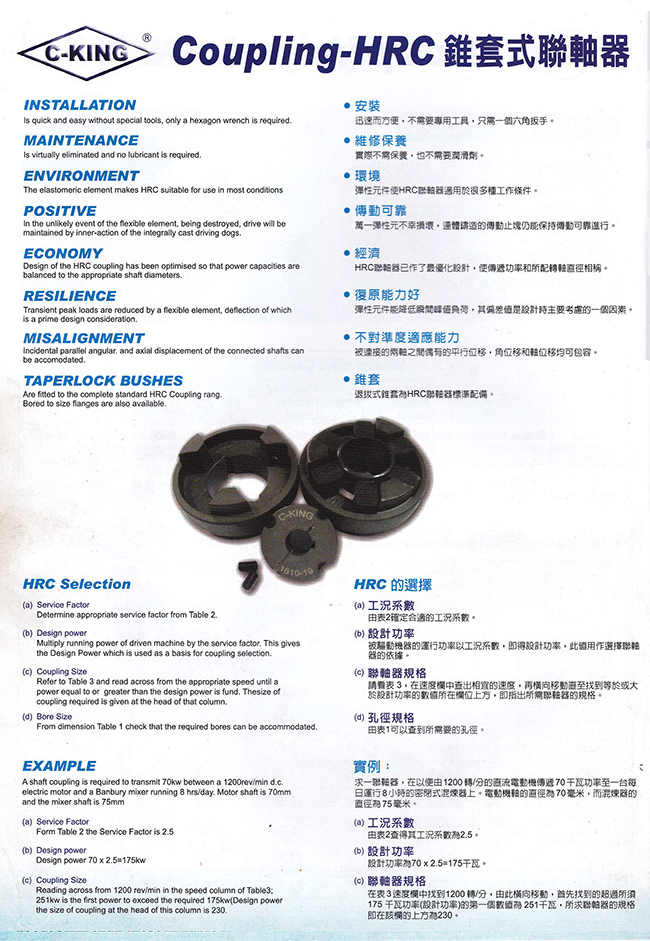

NAMEEEE

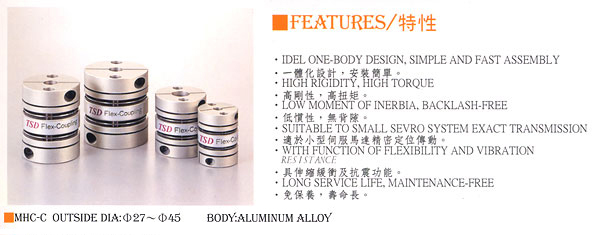

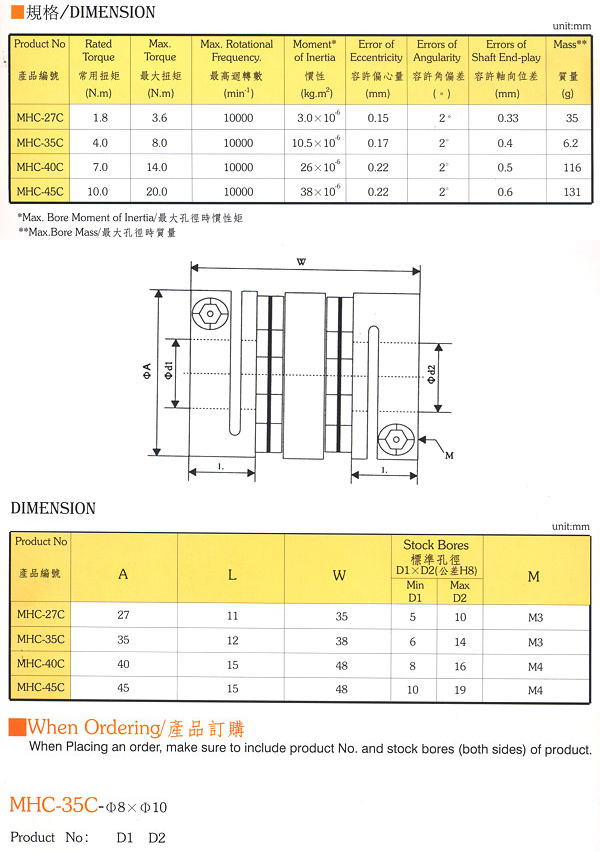

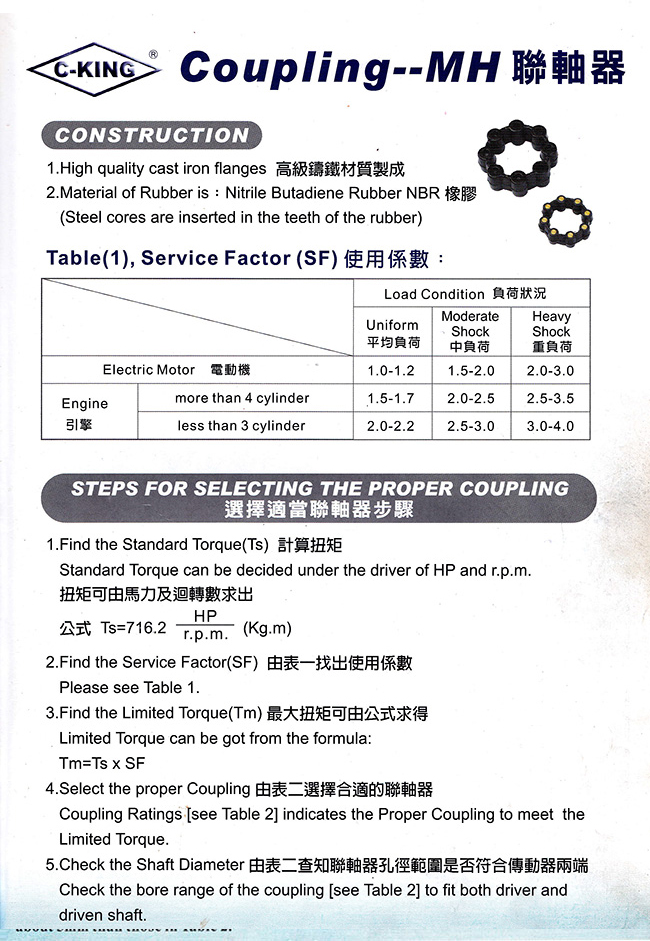

MHC-C 聯軸器（詳細內容）

MHC-C

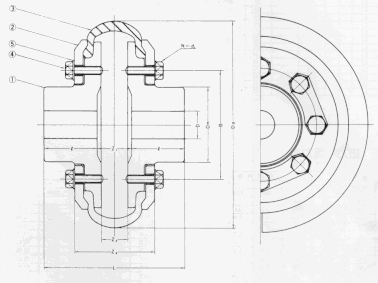

RUBBER TIRE

RF型橡膠聯軸器（詳細內容）

尺寸 ( Da ) ( mm )	扭力 ( kgf-m)	最大速度 ( rpm )	孔徑 D		轉動慣性	尺寸 ( mm )								重量 ( 公斤 )
尺寸 ( Da ) ( mm )	扭力 ( kgf-m)	最大速度 ( rpm )	最小	最大	( kgf-m²)	Dn	L	l	z1	z2	z3	b	N-d1	重量 ( 公斤 )
RF-100	3	4000	10	22	8.7416 x 10^-5	36	66	26	14	10	40	54	12-6	1.21
RF-135	8	4000	16	30	3.8416 x 10^-3	48	90	35	20	14	53	70	12-8	2.87
RF-180	15	3000	23	35	0.0151	64	120	46	28	20	70	95	12-10	6.38
RF-210	30	3000	28	50	0.03185	76	143	54	35	27	83	110	16-10	9.40
RF-265	75	2000	33	60	0.101	95	178	67	44	32	105	140	16-12	19.00
RF-310	125	2000	36	70	0.2234	112	208	75	58	36	121	165	16-12	31.00
RF-400	275	1600	40	85	0.791	145	270	100	70	44	153	210	16-16	70.00
RF-450	500	1250	55	100	1.3916	165	300	110	80	50	171	240	16-20	101.00
RF-550	1000	1000	90	130	3.773	200	365	130	105	53	196	280	16-24	170.00
RF-700	2000	800	100	160	12.544	255	460	165	130	70	256	364	16-30	358.00
RF-950	5000	600	125	225	68.098	345	610	220	170	82	372	500	16-36	950.00

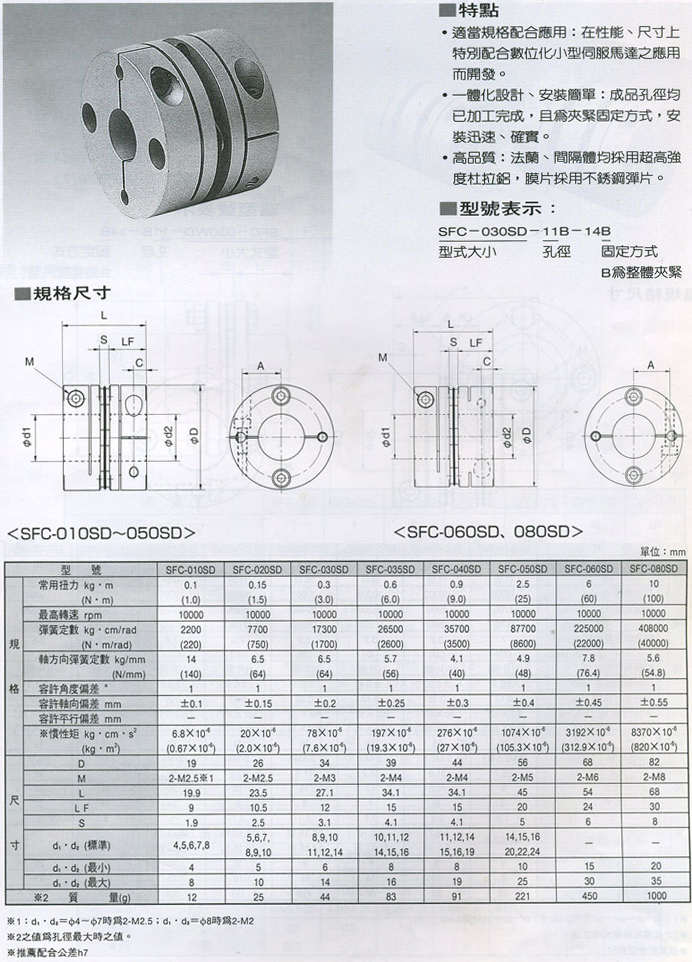

SFC-SD SERVOFLEX

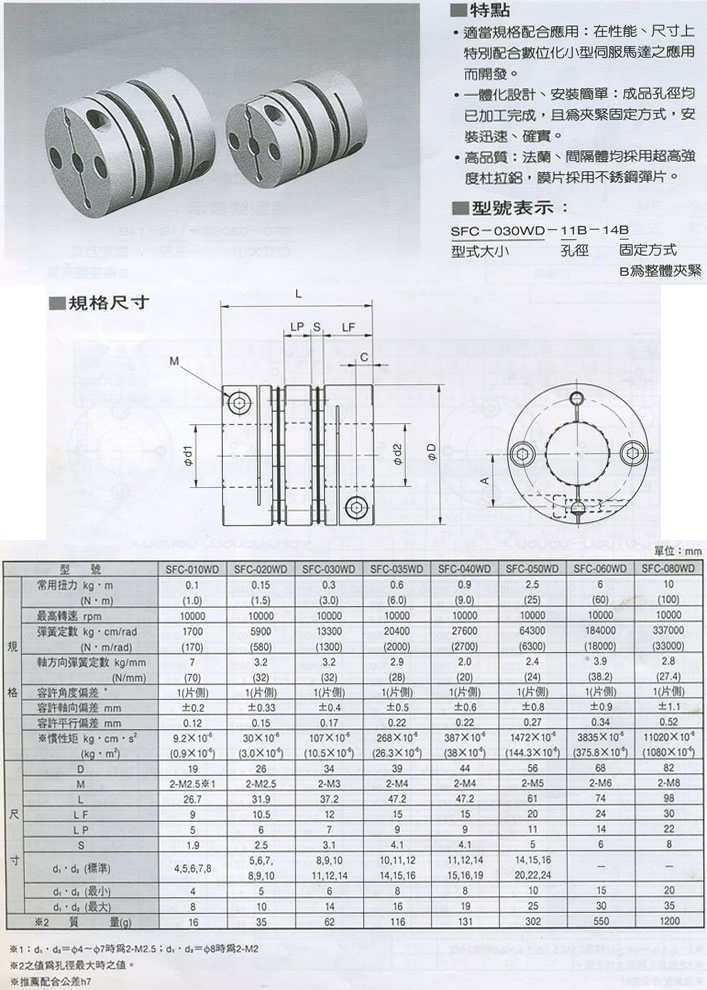

SFC-WD SERVOFLEX

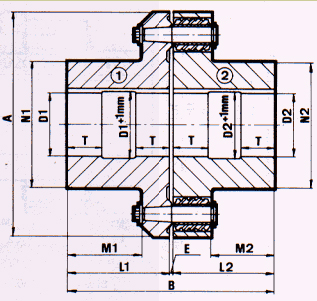

SHAFT-COUPLING NO.001

詳細內容

SHAFT-COUPLING WITH LAGE HUB,PAGTTERN NO.001

詳細內容

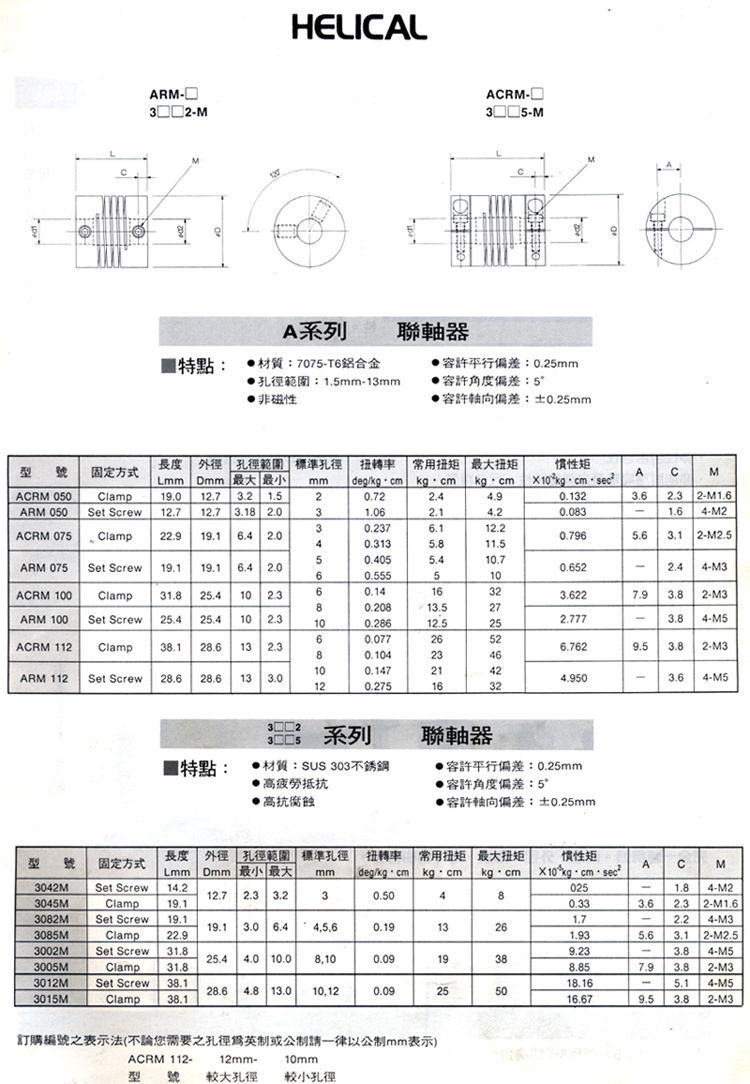

可撓性 A／H系列聯軸器

A系列聯軸器（詳細內容）

鋼撓性聯軸器

詳細內容

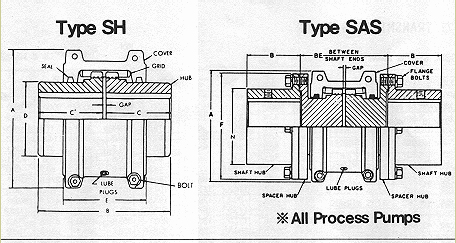

Type SH(Horizontal Split Aluminum Cover)

Size	HP Per 100 rpm	Max. Speed (rpm)	Basic Torque (Kg-cm)	Bore Dia. (mm)		Dimensions (mm)					Gap(mm)			Cplg wt(kg)	Lube wt(kg)	Size	Motor HP/4P
Size	HP Per 100 rpm	Max. Speed (rpm)	Basic Torque (Kg-cm)	Max.	Min.	A	B	C	D	E	Min.	Nor-mal	Max.	Cplg wt(kg)	Lube wt(kg)	Size	Motor HP/4P
2020S	0.68	4,500	486	30	12.7	101.6	98.0	47.5	39.7	66.5	1.5	3	4.5	1.9	0.03	2020S	0.5,1,1.5,2,3
2030S	1.93	4,500	1,383	36	12.7	111.0	98.0	47.5	49.2	68.3	1.5	3	4.5	2.6	0.03	2030S	3,5
2040S	3.22	4,500	2,304	44	12.7	117.5	104.6	50.8	57.1	70.0	1.5	3	4.5	3.4	0.05	2040S	7.5,10,15,20
2050S	5.63	4,500	4,033	50	12.7	138.0	123.6	60.3	66.7	79.5	1.5	3	4.5	5.4	0.05	2050S	15,20,25,30
2060S	8.85	4,350	6,337	57	19.1	150.5	130.0	63.5	76.2	92.0	1.5	3	4.5	7.3	0.09	2060S	25,30,40,50
2070S	13	4,125	9,217	65	19.1	161.9	155.4	76.2	87.3	95.0	1.5	3	4.5	10	0.11	2070S	40,50,60,75
2080S	27	3,600	19,010	79	27.0	194.0	180.8	88.9	104.8	116.0	1.5	3	6	18	0.17	2080S	60,75,100,125
2090S	48	3,600	34,564	95	27.0	213.0	199.8	98.4	123.8	122.0	1.5	3	6	25	0.25	2090S	100,125,150,200,250
2100S	81	2,440	58,183	107	41.3	250.0	245.7	120.6	142.0	155.5	1.5	4.5	9.5	42	0.43	2100S	250
2110S	121	2,250	86,411	117	41.3	270.0	258.5	127.0	160.3	161.5	1.5	4.5	9.5	54	0.51	2110S
2120S	177	2,025	126,736	136	60.3	308.0	304.4	149.2	179.4	191.5	1.5	6	12.5	81	0.73	2120S
2130S	257	1,800	184,343	165	66.7	346.0	329.8	161.9	217.5	195.0	1.5	6	12.5	121	0.91	2130S
2140S	370	1,650	264,993	184	66.7	384.0	371.6	182.8	254.0	201.0	1.5	6	12.5	178	1.13	2140S

Type SAS (Spacer)

Size	HP Per 100 rpm	Max. Speed (rpm)	Basic Torque (Kg-cm)	Bore Dia. (mm)		Dimensions(mm)									Flange Bolt No.	Lube wt (kg)	Size
				Bore Dia. (mm)		A	B	BE(SAS)		BE(SFS)		N	F	Gap
				Max.	Min.	A	B	Min.	Max.	Min.	Max.	N	F	Gap
2020S	0.68	3,600	486	36	12.7	101.6	35	89	203	45	102	52	86	5	4	0.03	2020S
2030S	1.93	3,600	1,383	44	12.7	111.0	41	89	216	45	109	59	94	5	8	0.03	2030S
2040S	3.22	3,600	2,304	57	12.7	117.5	54	89	216	45	109	78	113	5	8	0.05	2040S
2050S	5.63	3,600	4,033	64	12.7	138.0	60	112	330	57	109	87	126	5	8	0.05	2050S
2060S	8.85	3,600	6,337	79	19.1	150.5	73	127	330	64	166	103	145	5	8	0.09	2060S
2070S	13	3,600	9,217	83	19.1	161.9	79	127	406	64	166	109	153	5	12	0.11	2070S
2080S	27	3,600	1,9010	95	27.0	194.0	89	184	406	93	204	122	178	5	12	0.17	2080S
2090S	48	3,600	34,564	108	27.0	213.0	102	184	406	93	204	142	210	5	12	0.25	2090S
2100S	81	2,440	58,183	127	38.1	250.0	90	203	406	103	205	171	251	6.5	12	0.43	2100S
2110S	121	2,250	86,411	149	50.8	270.0	104	210	406	106	205	196	277	6.5	12	0.51	2110S
2120S	177	2,025	126,736	165	63.5	308.0	119	246	406	125	205	225	319	9.5	12	0.73	2120S
2130S	257	1,800	184,343	178	76.2	346.0	135	257	406	130	205	238	346	9.5	12	0.91	2130S
2140S	370	1,650	264,993	203	88.9	384.0	152	267	406	135	205	266	386	9.5	12	1.13	2140S
