傘齒輪
螺旋傘齒輪

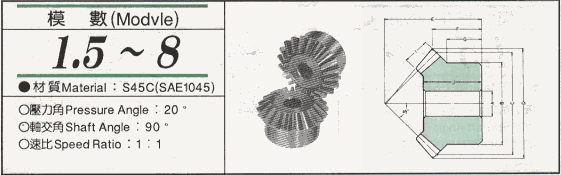

GSC材質 Material:S45C(SAE 1045)
20,40齒系
註:20齒， 齒頂錐角 ：29° 56'36" ， 齒圓錐角 ：26° 33'54"， 齒底錐角 ：24° 43'14"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S
註:36齒， 齒頂錐角 ：65° 16'45" ， 齒圓錐角 ：63° 26'05"， 齒底錐角 ：60° 03'23"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S
15,45齒系
註:15齒， 齒頂錐角 ：21° 44'27" ， 齒圓錐角 ：18° 26'05"， 齒底錐角 ：16° 49'00"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S
註:45齒， 齒頂錐角 ：73° 10'59" ， 齒圓錐角 ：71° 33'54"， 齒底錐角 ：68° 15'32"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S

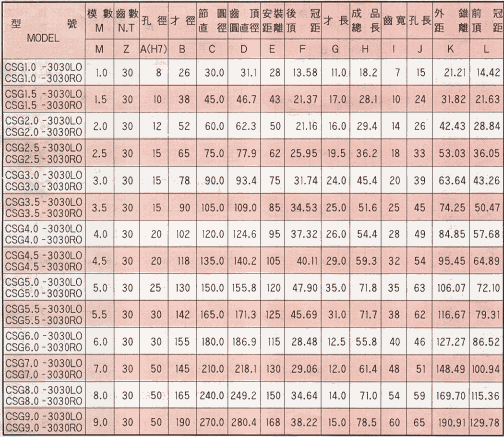

30齒系
註:30齒， 齒頂錐角 ：47° 45'10" ， 齒圓錐角 ：45° 00'00"， 齒底錐角 ：41° 14'49"， L=左旋 L.H.S F.C.A P.A P.C.A R=右旋R.H.S
18,36齒系
註:18齒， 齒頂錐角 ：30° 19'04" ， 齒圓錐角 ：26° 33'54"， 齒底錐角 ：24° 30'57"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S
註:36齒， 齒頂錐角 ：65° 29'02" ， 齒圓錐角 ：63° 26'05"， 齒底錐角 ：59° 40'55"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S

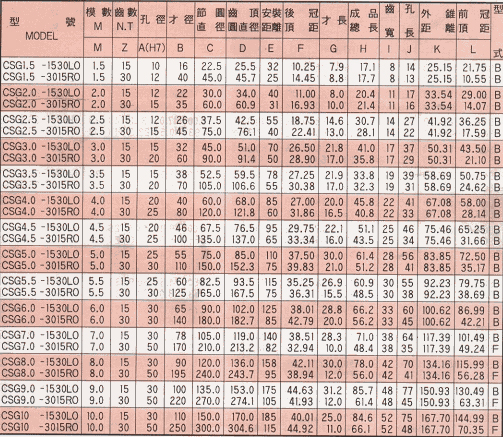

15,30 齒系
註:15齒， 齒頂錐角 ：31° 03'55" ， 齒圓錐角 ：26° 33'54"， 齒底錐角 ：24° 06'24"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S
註:30齒， 齒頂錐角 ：65° 53'35" ， 齒圓錐角 ：63° 26'05"， 齒底錐角 ：58° 56'04"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S

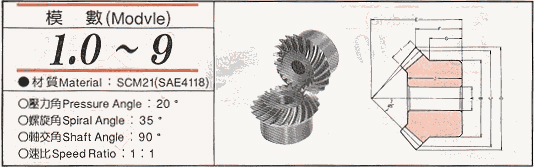

SSG材質 Material:SCM21(SAE 4118)

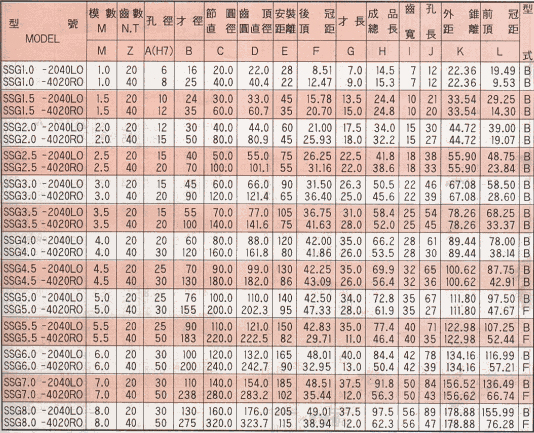

20,40 齒系
註:20齒， 齒頂錐角 ：29° 56'36" ， 齒圓錐角 ：26° 33'54"， 齒底錐角 ：24° 43'14"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S
註:40齒， 齒頂錐角 ：65° 16'45" ， 齒圓錐角 ：63° 26'05"， 齒底錐角 ：60° 03'23"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S

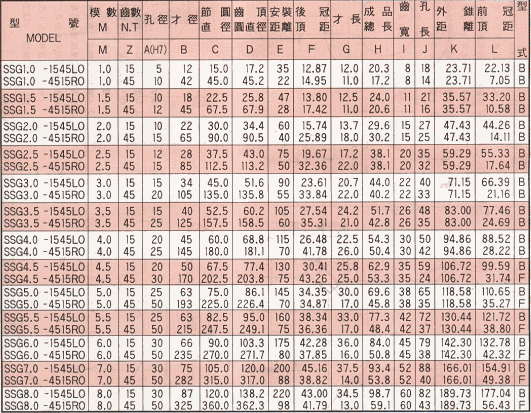

15,45 齒系
註:15齒， 齒頂錐角 ：21° 44'27" ， 齒圓錐角 ：18° 26'05"， 齒底錐角 ：16° 49'00"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S
註:45齒， 齒頂錐角 ：73° 10'59" ， 齒圓錐角 ：71° 33'54"， 齒底錐角 ：68° 15'32"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S

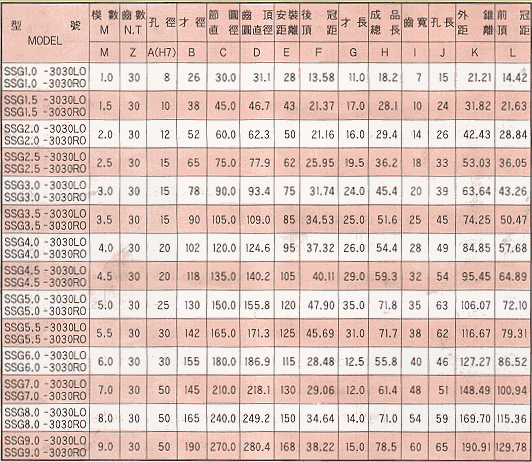

30 齒系
註:30齒， 齒頂錐角 ：47° 45'10" ， 齒圓錐角 ：45° 00'00"， 齒底錐角 ：41° 14'49"， L=左旋 L.H.S F.C.A P.A P.C.A R=右旋R.H.S

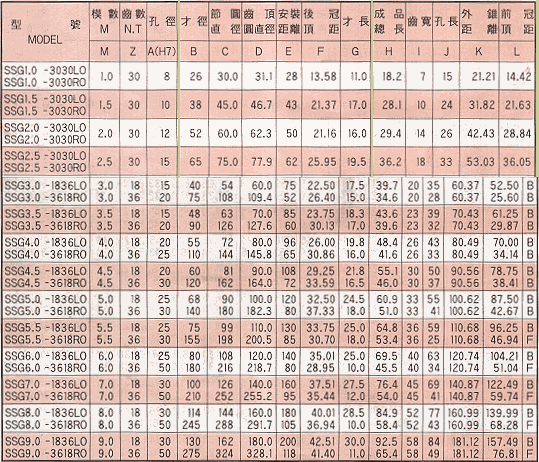

18,36 齒系
註:18齒， 齒頂錐角 ：30° 19'04" ， 齒圓錐角 ：26° 33'54"， 齒底錐角 ：24° 30'57"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S
註:36齒， 齒頂錐角 ：65° 29'02" ， 齒圓錐角 ：63° 26'05"， 齒底錐角 ：59° 40'55"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S

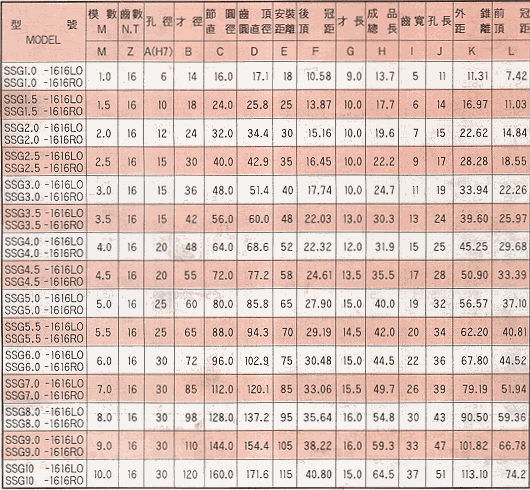

16 齒系
註:16齒， 齒頂錐角 ：50° 09'05" ， 齒圓錐角 ：45° 00'00"， 齒底錐角 ：39° 50'54"， L=左旋 L.H.S F.C.A P.A P.C.A R=右旋R.H.S

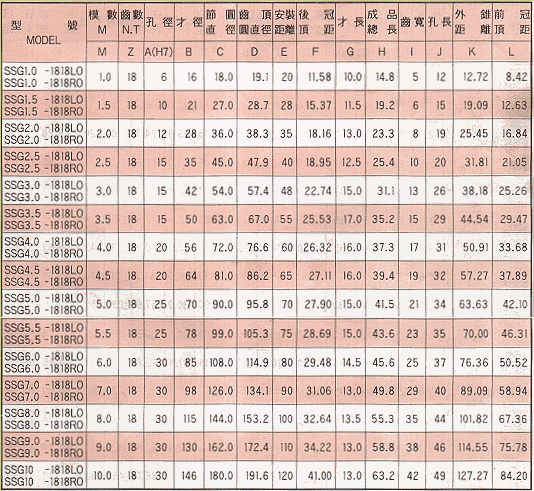

18 齒系
註:18齒， 齒頂錐角 ：49° 34'54" ， 齒圓錐角 ：45° 00'00"， 齒底錐角 ：40° 25'05"， L=左旋 L.H.S F.C.A P.A P.C.A R=右旋R.H.S

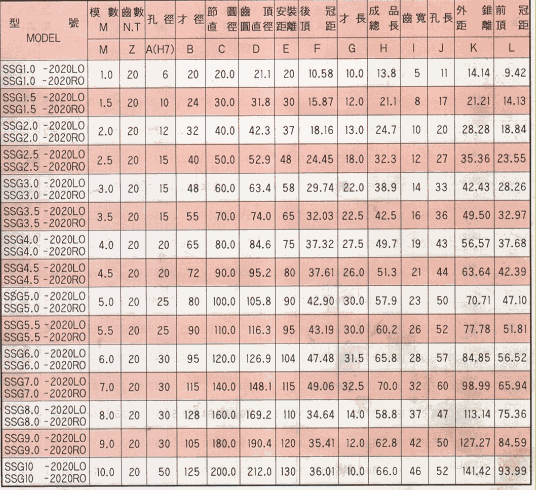

20 齒系
註:20齒， 齒頂錐角 ：49° 07'31" ， 齒圓錐角 ：45° 00'00"， 齒底錐角 ：40° 25'28"， L=左旋 L.H.S F.C.A P.A P.C.A R=右旋R.H.S

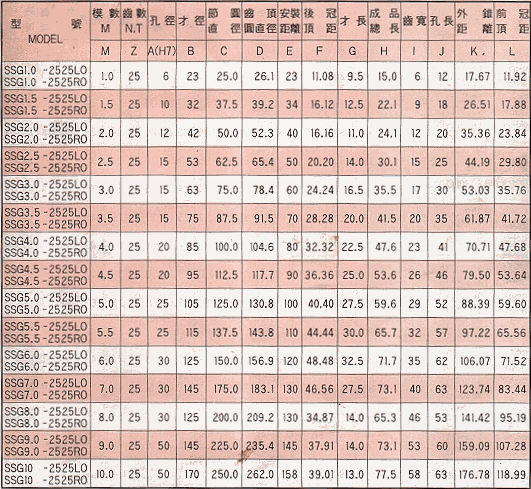

25 齒系
註:25齒， 齒頂錐角 ：48° 18'08" ， 齒圓錐角 ：45° 00'00"， 齒底錐角 ：41° 41'51"， L=左旋 L.H.S F.C.A P.A P.C.A R=右旋R.H.S
15,30 齒系
註:15齒， 齒頂錐角 ：31° 03'55" ， 齒圓錐角 ：26° 33'54"， 齒底錐角 ：24° 06'24"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S
註:30齒， 齒頂錐角 ：65° 53'35" ， 齒圓錐角 ：63° 26'05"， 齒底錐角 ：58° 56'04"， L=左旋 L.H.S
F.C.A P.A P.C.A R=右旋R.H.S

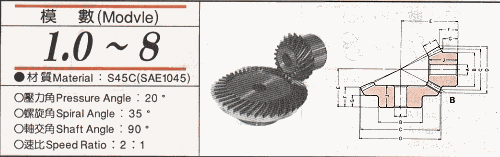

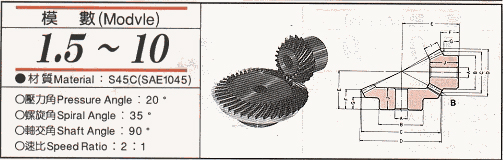

螺旋傘齒輪

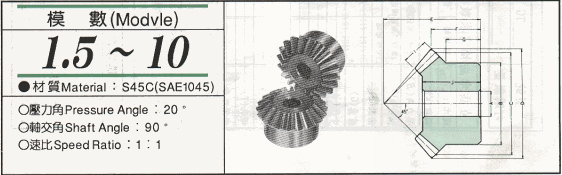

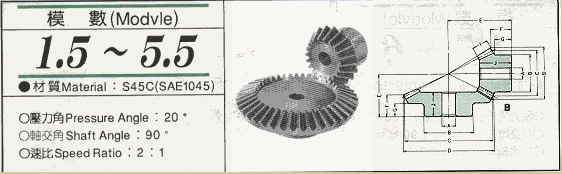

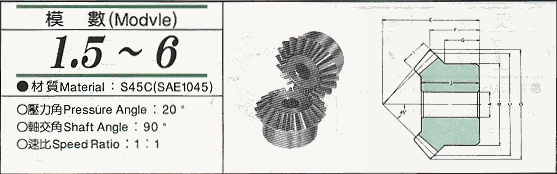

CTG材質 Material:S45C(SA 1045)

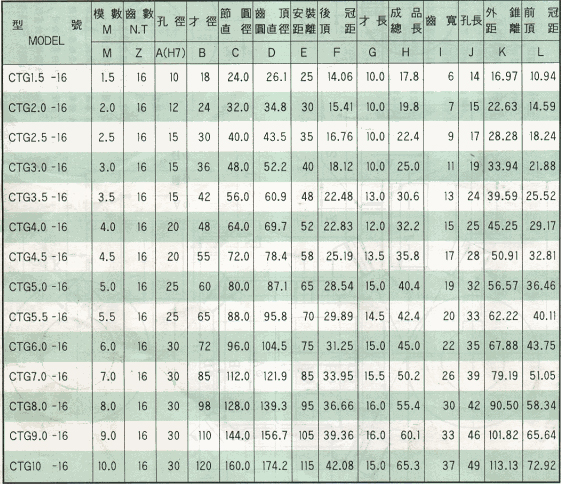

16 齒系
註:16齒， 齒頂錐角 ：51° 08'16" ， 齒圓錐角 ：45° 00'00"， 齒底錐角 ：38° 56'43" F.C.A P.A P.C.A

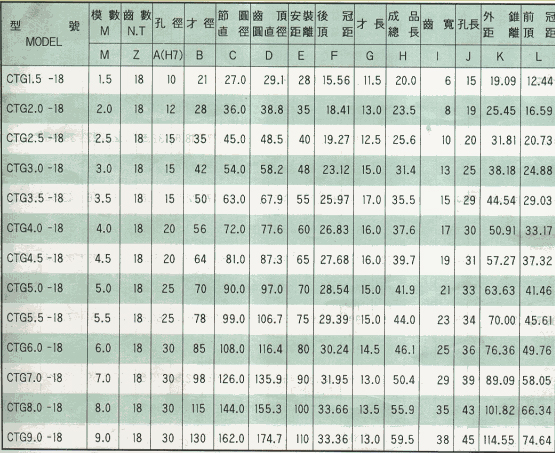

18 齒系
註:18齒， 齒頂錐角 ：50° 23'09" ， 齒圓錐角 ：45° 00'00"， 齒底錐角 ：39° 36'50" F.C.A P.A P.C.A

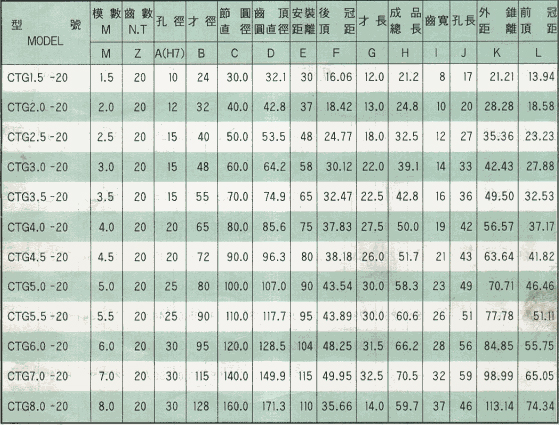

20 齒系
註:20齒， 齒頂錐角 ：49° 51'00" ， 齒圓錐角 ：45° 00'00"， 齒底錐角 ：40° 08'59" F.C.A P.A P.C.A

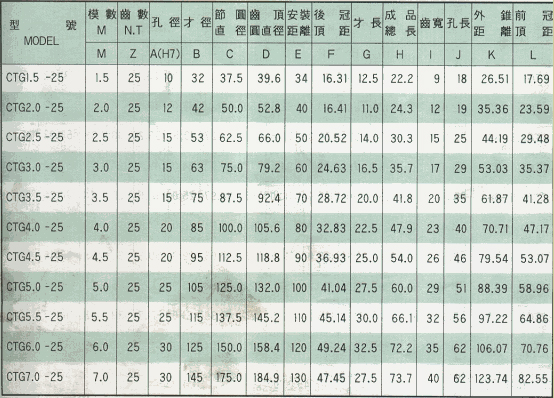

25 齒系
註:25齒， 齒頂錐角 ：48° 53'00" ， 齒圓錐角 ：45° 00'00"， 齒底錐角 ：41° 06'59" F.C.A P.A P.C.A

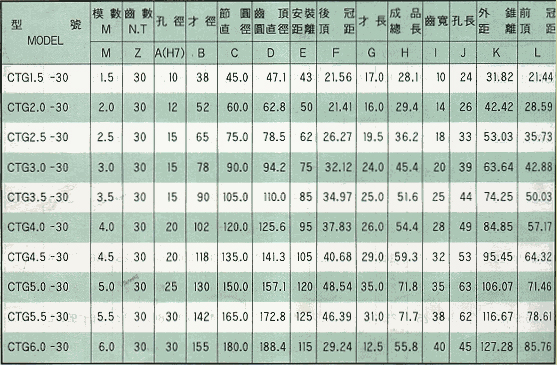

30 齒系
註:30齒， 齒頂錐角 ：48° 14'15" ， 齒圓錐角 ：45° 00'00"， 齒底錐角 ：41° 45'44" F.C.A P.A P.C.A

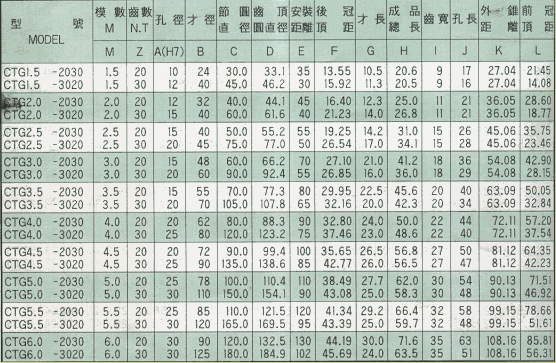

20,30 齒系
註:20齒， 齒頂錐角 ：38° 19'12" ， 齒圓錐角 ：33° 41'24"， 齒底錐角 ：30° 42'18"
F.C.A P.A P.C.A
註:30齒， 齒頂錐角 ：59° 17'41" ， 齒圓錐角 ：56° 18'38"， 齒底錐角 ：51° 40'47" F.C.A P.A P.C.A
15,30 齒系
註:15齒， 齒頂錐角 ：31° 50'44" ， 齒圓錐角 ：26° 33'54"， 齒底錐角 ：23° 39'48"
F.C.A P.A P.C.A
註:30齒， 齒頂錐角 ：66° 20'11" ， 齒圓錐角 ：63° 26'05"， 齒底錐角 ：58° 09'15" F.C.A P.A P.C.A

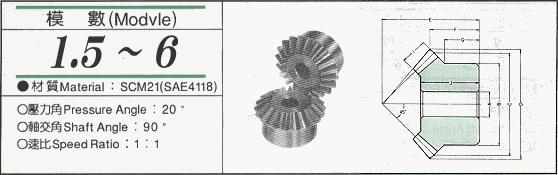

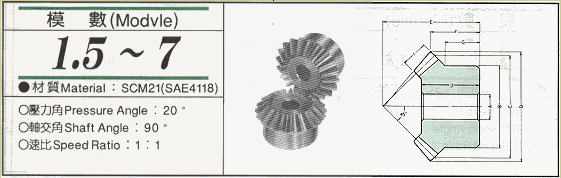

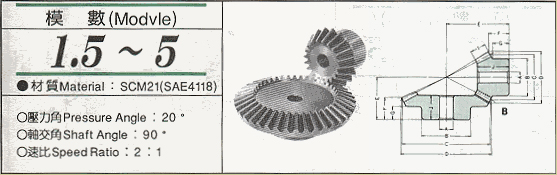

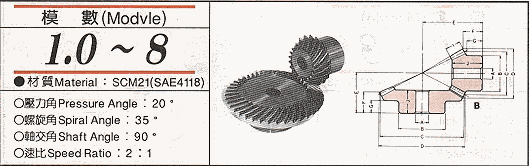

STG材質 Material:SCM21(SAE 4118)

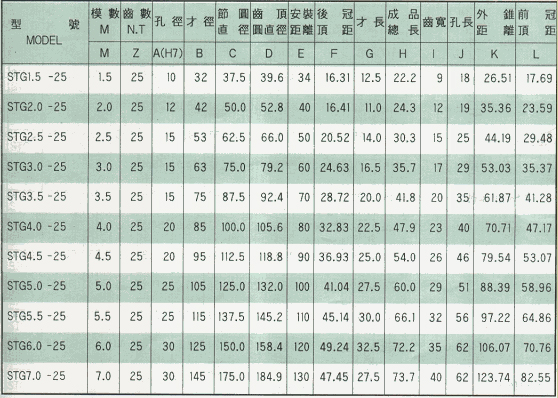

25 齒系
註:25齒， 齒頂錐角 ：48° 53'00" ， 齒圓錐角 ：45° 00'00"， 齒底錐角 ：41° 06'59" F.C.A P.A P.C.A

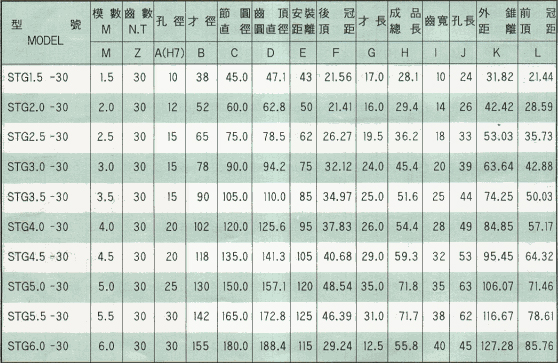

30 齒系
註:30齒， 齒頂錐角 ：48° 14'15" ， 齒圓錐角 ：45° 00'00"， 齒底錐角 ：41° 45'44" F.C.A P.A P.C.A

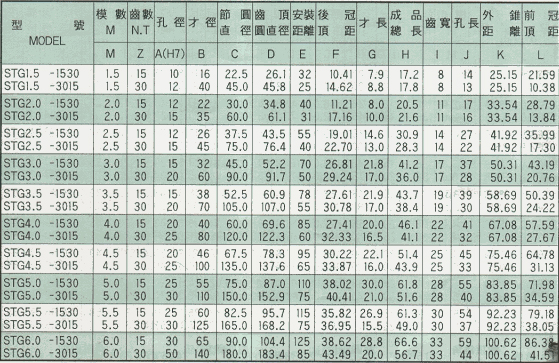

15,30 齒系
註:15齒， 齒頂錐角 ：31° 50'44" ， 齒圓錐角 ：26° 33'54"， 齒底錐角 ：23° 39'48"
F.C.A P.A P.C.A
註:30齒， 齒頂錐角 ：66° 20'11" ， 齒圓錐角 ：63° 26'05"， 齒底錐角 ：58° 09'15"
F.C.A P.A P.C.A

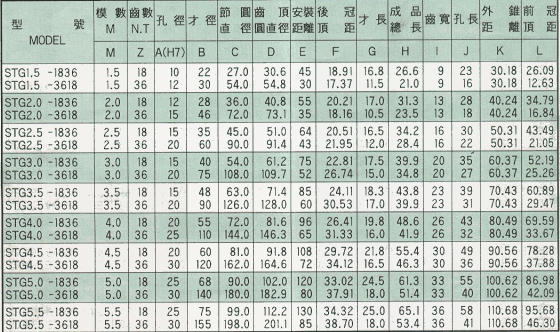

18,36 齒系
註:18齒， 齒頂錐角 ：30° 58'09" ， 齒圓錐角 ：26° 33'54"， 齒底錐角 ：24° 08'47"
F.C.A P.A P.C.A
註:36齒， 齒頂錐角 ：66° 51'12" ， 齒圓錐角 ：63° 26'05"， 齒底錐角 ：59° 01'50"
F.C.A P.A P.C.A

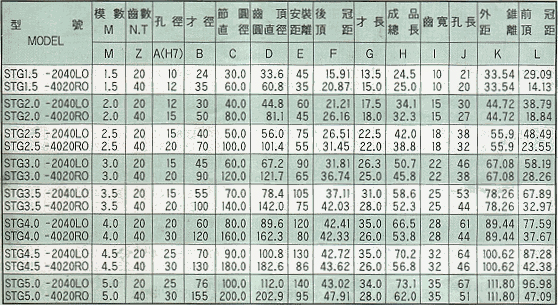

20,40 齒系
註:20齒， 齒頂錐角 ：30° 31'49" ， 齒圓錐角 ：26° 33'54"， 齒底錐角 ：24° 23'17"
F.C.A P.A P.C.A
註:40齒， 齒頂錐角 ：65° 36'42" ， 齒圓錐角 ：63° 26'05"， 齒底錐角 ：59° 28'10"
F.C.A P.A P.C.A

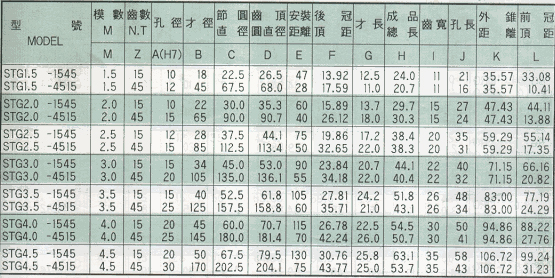

15,45 齒系
註:15齒， 齒頂錐角 ：22° 19'06" ， 齒圓錐角 ：18° 26'05"， 齒底錐角 ：16° 31'37"
F.C.A P.A P.C.A
註:45齒， 齒頂錐角 ：73° 28'22" ， 齒圓錐角 ：71° 33'54"， 齒底錐角 ：67° 40'53"
F.C.A P.A P.C.A
